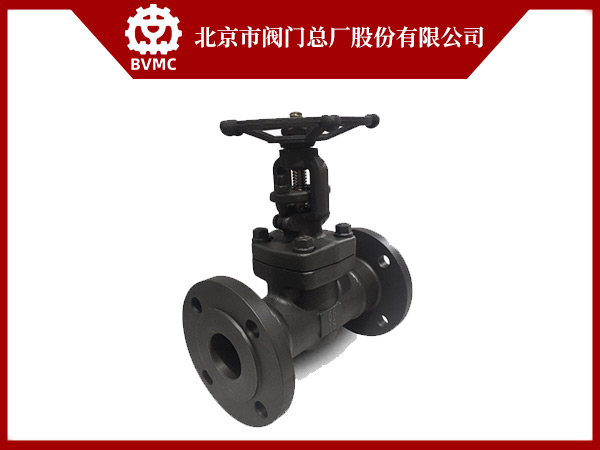

国标锻钢法兰闸阀
产品概述
产品特点
◆应用规范
1、设计制造：JB/T7746
2、连接端尺寸JB/T97; GB/T12221
3、法兰端尺寸JB/T82.1—B2.4
4、结构特征：BB或W.B.OS&Y一缩径(R.P)
5、主体材料：A105;LF2;F5; F11;F22; F304; F304L;
F316; F316L
6、阀门检验和试验：GB/T13927; JB/T9092
产品材料表
产品参数

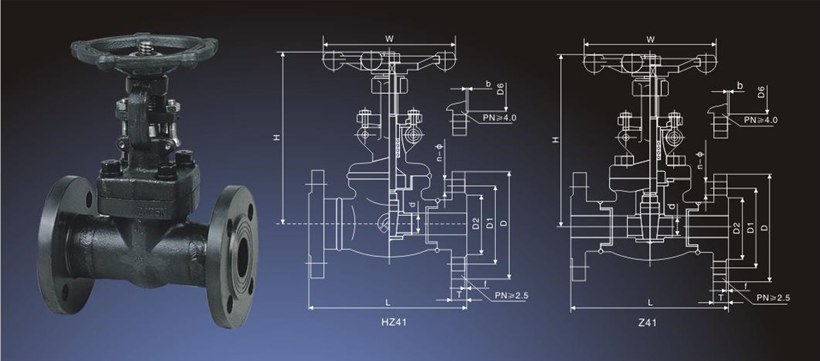

◆主要外形连接尺寸
公称压力 | DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 |
1.6 | d | 10 | 12.7 | 19.1 | 24 | 31.8 | 38.1 | 50.8 |
2.5 | ||||||||
4.0 | ||||||||
6.4 | ||||||||
10.0 | ||||||||
1.6 | L | 130 | 150 | 160 | 180 | 200 | 250 | 265 |
2.5 | ||||||||
4.0 | ||||||||
6.4 | 170 | 190 | 210 | 230 | 240 | 250 | 280 | |
10.0 | ||||||||
1.6 | H(开启） H(open) | 162 | 162 | 211 | 238 | 257 | 282 | 357 |
2.5 | ||||||||
4.0 | ||||||||
6.4 | ||||||||
10.0 | ||||||||
1.6 | W | 100 | 100 | 125 | 125 | 160 | 180 | 200 |
2.5 | ||||||||
4.0 | ||||||||
6.4 | ||||||||
10.0 | ||||||||
1.6 | WT (kg) | 2.8 | 3.2 | 4.9 | 5.6 | 9.8 | 12.8 | 23.0 |
2.5 | 3.0 | 3.5 | 5.5 | 6.8 | 10.4 | 14.4 | 24.5 | |
4.0 | 3.6 | 4.9 | 7.0 | 9.4 | 13.3 | 18.2 | 26.2 | |
6.4 | 3.8 | 5.3 | 7.9 | 10.0 | 13.8 | 18.6 | 27.7 | |
10.0 | 4.2 | 5.8 | 8.8 | 12.1 | 15.6 | 19.5 | 32.0 |
